云臺及輸出格式

水平?垂直功能

水平旋轉范圍: 水平±170° / 水平旋轉速度: 0.1°~100°/秒；垂直旋轉角度范圍: 垂直-30°~+90° / 垂直旋轉速度: 0.1°~100°/秒

影像輸出格式

SDI：1920×1080: 59.94P/59.94i、50.00P/50.00i/25.00P、29.97P/23.98P (4:2:2 10bit);1280×720: 59.94P、50.00P (4:2:2 10bit)
HDMI:3840×2160: 29.97P、25.00P、23.98P (4:2:2 10bit);1920×1080: 59.94P/59.94i、50.00P/50.00i/25.00P、29.97P/23.98P (4:2:2 10bit);1280×720: 59.94P、50.00P (4:2:2 10bit)
IP:3840×2160: 29.97 fps、14.99 fps、5.00 fps (4:2:0 8bit);1920×1080: 59.94 fps、29.97 fps、14.99 fps、5.00 fps (4:2:0 8bit);1280×720: 59.94 fps、29.97 fps、14.99 fps、5.00 fps (4:2:0 8bit);640×360: 59.94 fps、29.97 fps、14.99 fps、5.00 fps (4:2:0 8bit)

協議

影像傳送協議: 佳能自有XC協議、RTSP/RTP、NDI?|HX、RTMP；控制協議: 佳能自有XC協議、標準串口通信、標準IP通信、NDI?|HX

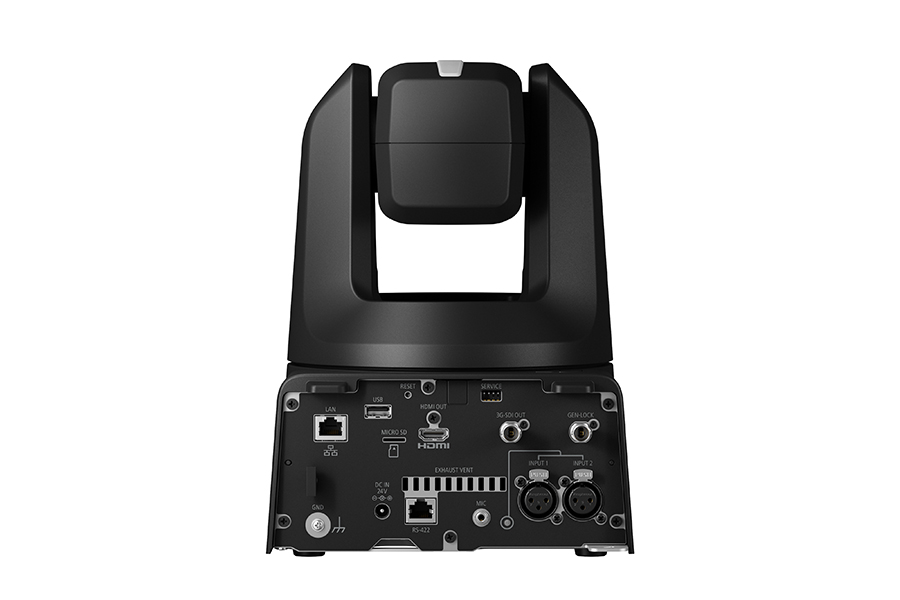

輸入/輸出

預置位：登錄數: 最多100個 (含Home位置)
控制：LAN、Wi-Fi、串口、IR
網絡端口：LAN×1、RJ45、1000Base-T
3G-SDI 輸出端口：BNC(僅輸出)×1、0.8Vp-p/75Ω、不平衡、SMPTE 424、425、ST299-2標準、附帶音頻、時間碼 (VITC/LTC)
GEN-LOCK端口：BNC×1、1.0Vp-p/75Ω僅輸入
HDMI 輸出端口：HDMI 連接×1
RS-422端口：RJ45連接×1
INPUT 1端口、INPUT 2端口：INPUT (3芯音頻輸入口) (①屏蔽、②熱、③冷)、2系統、平衡；靈敏度 (MIC麥克風時): -60dBu (手動音量中心、滿刻度-18dB) / 600Ω / Att.: 20dB；靈敏度 (線路時): +4dBu (手動音量中心、滿刻度-18dB) / 1kΩ以上；供給電壓: DC48V (偏壓電阻6.8kΩ)

音頻端口

Φ3.5mm立體聲迷你插孔 (不平衡、插入式電源);
感度 (MIC麥克風時): -72dBV (手動音量中心、滿刻度-18dB) / 1kΩ以上 / Att.: 20dB;
感度 (線路時): -10dBV (手動音量中心、滿刻度-18dB) / 1kΩ以上;
供給電壓: DC2.4V (偏壓電阻2.2kΩ)
